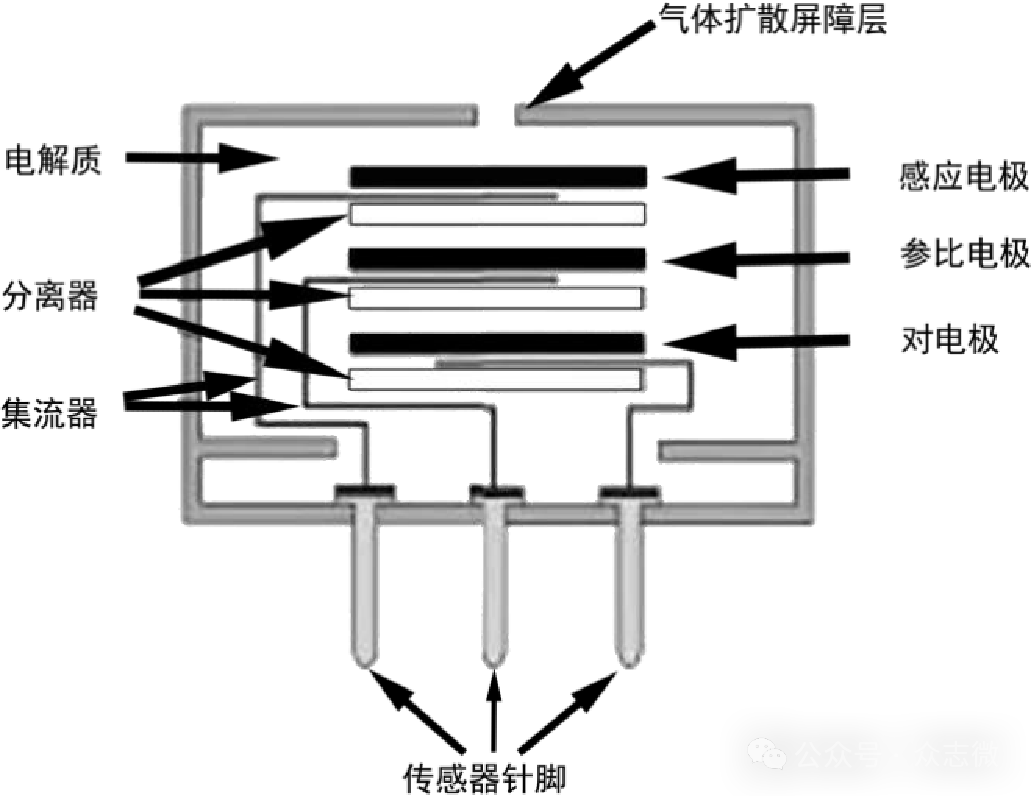

【電化學型氣體傳感器的結構】

 電化學式氣體傳感器，主要利用兩個電極間的化學電位差，一個在氣體中測量氣體濃度，另一個是固定的參比電極。電化學式傳感器采用恒電位電解方式和伽伐尼電池方式工作。有液體電解質和固體電解質，而液體電解質又分為電位型和電流型。電位型是利用電極電勢和氣體濃度之間的關系進行測量；電流型采用極限電流原理，利用氣體通過薄層透氣膜或毛細孔擴散作為限流措施，獲得穩定的傳質條件，產生正比于氣體濃度或分壓的極限擴散電流。

【電化學型氣體傳感器的工作原理】

       電化學氣體傳感器是一種化學傳感器，按照工作原理一般分為：

       a、在保持電極和電解質溶液的界面為某恒電位時，將氣體直接氧化或還原，并將流過外電路的電流作為傳感器的輸出；

       b、將溶解于電解質溶液并離子化的氣態物質的離子作用與離子電極，把由此產生的電動勢作為傳感器輸出；

       c、將氣體與電解質溶液反應而產生的電解電流作為傳感器輸出；

      d、不用電解質溶液，而用有機電解質、有機凝膠電解質、固體電解質、固體聚合物電解質等材料制作傳感器。

【電化學型氣體傳感器的檢測】

       電化學型氣體傳感器可分為原電池式、可控電位電解式、電量式和離子電極式四種類型。

       a、原電池式氣體傳感器通過檢測電流來檢測氣體的體積分數，市售的檢測缺氧的儀器幾乎都配有這種傳感器。

       b、可控電解式傳感器是通過檢測電解時流過的電流來檢測氣體的體積分數，和原電池式不同的是，需要由外界施加特定電壓，除了能檢測CO、NO、NO2、O2、SO2等氣體外，還能檢測血液中的氧體積分數。

       c、電量式氣體傳感器是通過被測氣體與電解質反應產生的電流來檢測氣體的體積分數。

       d、離子電極式氣體傳感器出現得較早，通過檢測離子極化電流來檢測氣體的體積分數。電化學式氣體傳感器主要的優點是檢測氣體的靈敏度高、選擇性好。

      綜上所述，不同種類的氣體傳感器適用于不同氣體檢測與控制的需求，隨著現代工業的發展，尤其是綠色環保理念的不斷加強，氣體傳感器技術的開發應用必將具有非常廣闊的發展前景。兩電極電化學CO傳感器，是近年來研究的熱點，屬于國際上先進的傳感器技術，通過實驗研究，在電極、過濾層、電解質等材料選擇和結構的設計中，攻克了影響傳感器壽命的諸多技術難題，研制成功了具有實用意義的新型CO傳感器，它必將在CO氣體檢測領域發揮積極的作用。
